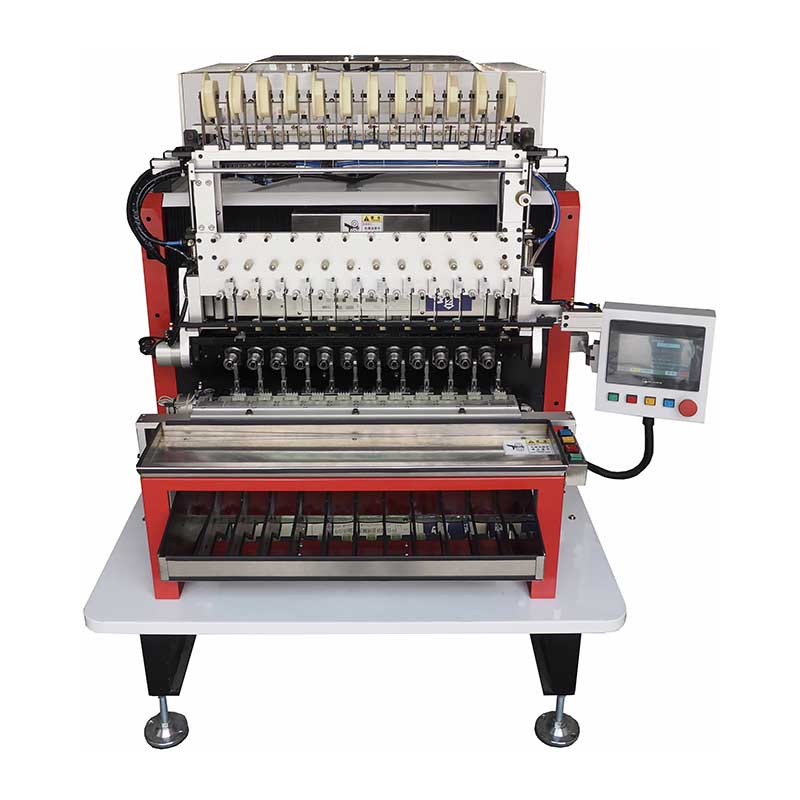

KXP-99-50 automata nyolcorsós tekercselőgép

Specifikáció

A tekercselés orsóinak száma	8\10\12\16
Orsó fordulatszám	10000 ford./perc
A huzal átmérője	0,05-0,6 mm (több mint 0,4 mm-hez különböző tartozékokat kell hozzáadni)
Orsótávolság	126mm\\99mm\\81mm\\60mm
Az orsó maximális külső átmérője	60mm\\45mm\\40mm\\28mm
Orsó belső átmérője	Normál: 10 mm Különleges: 12mm\\14mm
Vezetőcsap mozgási tartomány	X:80 Y:100 Z:70 mm
A tekercsmotor teljesítménye	1.5KW\\2.0KW
X\\Y\\Z tengelyteljesítmény	400W\750W
Nyomás	0,4-0,65 MPa
Tápfeszültség	AC220V±10% 50HZ
Teljes teljesítmény	2,8KW\\4,0KW
A gép mérete	Hossz: 1100mm Szélesség: 1000mm Magasság: 1400mm
A gép súlya	800 kg

A fő alkatrészek leírása

Tekercselő szervo motor	Panasonic Japán
X/Y/Z-tengely szervomotor	Panasonic Japán
Vezérlőrendszer	Nagy pontosságú,{0}}hattengelyes-tengelyű mozgásvezérlő
Emberi{0}}gép interfész	7 hüvelykes WEINVIEW érintőképernyő
Csavarvezető	Tajvan TBI, C pontosság
Vezérműszíj	BANDO Japán
Hordozó	NSK Japán
Érzékelők	Omron
Feszítő	Nagy pontosságú{0}}mágneses feszítő
Orsó doboz	Öntöttvas doboz
Munkaasztal tábla	Öntöttvas lemez
Egyéb mechanikai alkatrészek	Független tervezés

Jellemzők

1. Ennek a gépnek az orsódoboza a teljes anyag finom feldolgozását alkalmazza, hogy minimalizálja az összeszerelés okozta összeszerelési hibákat, és biztosítsa az egyes alkatrészek egymáshoz viszonyított helyzetét és a hosszú{0}}használatot.

2. A vezérlőrész a legfejlettebb több-tengelyes mozgásvezérlő rendszert alkalmazza, kiváló teljesítménnyel, például egyenes vonallal, körkörös interpolációval, spiráltekerccsel stb., az egyszerű automatikus adagoláson, az automatikus tekercselő fejen, az automatikus tekercselésen, a precíziós kábelen, az automatikus tekercselésen, az automatikus farokvágáson, az automatikus menetvágáson, az automatikus vágáson és más automatikus gépi alaplépéseken, valamint egyéb nehézkes nyomás elérésére is.

3. Az ember-gép kezelőfelülete egyszerű és könnyen érthető, könnyen kezelhető és érzékeny, valamint jelszótárolási funkcióval rendelkezik, amely megakadályozza, hogy a nem -kapcsolódó személyzet módosítsa a programot.

4. Minden sport alkatrészt AC Panasonic szervomotor hajt, nagy sebesség, precíz pozicionálás és hosszú élettartam.

5. A fontos alkatrészekhez importált márkákat használnak.

6. A tűrúd 0 fokkal, 90 fokkal és 135 fokkal (opcionális) elforgatható, hogy nagy-ütődésű gubancokat, kivezetéseket és érintőket érjen el.

Alkalmazási kör

1. Induktor tekercs

2. Relé tekercs

3. LCD háttérvilágítású magas és alacsony feszültségű tekercsek

4. Gyújtótekercs magas és alacsony feszültségű

5. Érzékelő tekercs

6. Mágnesszelep tekercs

7. Autó befecskendező tekercs

8. Gépkocsi ABS, töltő tekercs

9. Autóipari műszertekercs

10. Automatikus fékező tekercs

11. Kapcsoló teljesítmény transzformátor

12. EE típusú transzformátor

13. EI típusú transzformátor

14. Léptetőmotor tekercs

15. Egyéb párhuzamos külső tekercsek

Opcionális eszköz

1. Feszítő

2. Stranding gép

3. Présszögű készülék

4. Egyszerű vágó

5. Laza vonalú készülék

6. Dupla vezeték és körülötte

7. Automatikus felső és alsó vázszerkezet

8. Automata szalagos készülék stb.

Csomagolás

1. Csomagolás: fa doboz

2. Csomagolás mérete: hosszúság: 1000 szélesség: 1100 magasság: 1400 mm

3. Csomag súlya: 780 kg

Gyakorlati alkalmazás

Ügyfél betanítása a tekercselőgép kezeléséhez:

1. Minden 10 éves tapasztalattal rendelkező szervizmérnök speciális technológiai képzésben részesült, aki képes megbirkózni a különféle meghibásodási problémákkal.

2. Útmutató a felhasználónak a nyolcorsós motortekercselő gép pontos használatához és karbantartásához.
Ingyenes tanácsadás az elektronikus nyolcorsós motortekercselő gép gyártási folyamattechnológiájáról.

3. A gép normál használatának garantálása érdekében angol nyelvű kézikönyv, videó, online útmutató alapján képzést kapnánk termékünk kezeléséről, használatáról és karbantartásáról.

Gyár

A 2007-ben alapított KIOXIA LIGHT RING EQUIPMENT GROUP CO.,LTD. jól ismert gyártóvá vált, amely a nagy teljesítményű tekercselőgépekre, valamint gyártóberendezésekre és professzionális technológiai szolgáltatásokra szakosodott-. Fejlett termékportfóliójának kulcsfontosságú terméke a KXP-99-50 automatikus nyolcorsós tekercselőgép – egy kifinomult megoldás, amely nyolc orsót tartalmaz az egyidejű működéshez, és úgy tervezték, hogy kiemelkedő hatékonyságot és pontosságot biztosítson a tekercselési folyamatokban, miközben tükrözi a vállalat kiváló teljesítmény iránti elkötelezettségét.

Amellett, hogy olyan alapvető berendezéseket biztosít, mint a KXP-99-50 automatikus nyolcorsós tekercselőgép, a KIOXIA LIGHT RING rendkívül költséghatékony átfogó gyártási megoldásokat kínál. Ezek a megoldások kielégítik a különféle tekercselemek gyártási igényeit, beleértve a transzformátorokat, fojtótekercseket és egyebeket, megbízható támogatást biztosítva a hatékony, kiváló minőségű feldolgozáshoz a különféle tekercselési alkalmazásokban.
