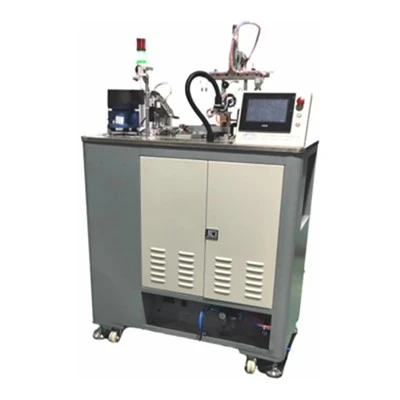

KXA-70HMTeljesen automata horogtekercselés Maszurdok

Gépi munkadiagram

Géptekercselő termék kijelző

(Magméret és huzalátmérő)

A gép műszaki paraméterei

Nem.	Tételkategória	Érték	Megjegyzések
1	Berendezés modell:	KXA-70HM
2	Alkalmazkodjon a mágneses gyűrűhöz (külső átmérő):	14-45 mm
3	A huzal átmérőjéhez igazítás:	0,5-2,0 mm
4	Az egyoldalú vonal hossza:	1200 mm
5	tekercselési sebesség:	A huzal átmérőjétől és a tekercsek számától függ
6	alkalmazási tekercselési mód:	hagyományos tekercselési módszer / előretekercselés
7	Tápegység:	220V/50Hz egy-fázisú váltóáram
8	Levegő forrás:	0,55Mpa-0,60Mpa
9	Zaj:	60 decibel
10	A berendezés teljesítménye:	3 kW
11	A berendezés teljesítménye:	0,55 fok / óra
12	Működési környezeti hőmérséklet:	-5 fok ~ 40 fok
13	Relatív páratartalom:	(40-90) %RH
14	Átfogó áthaladási arány:	99.5%
15	Méretek:	hossza 1750 mm (övvonallal együtt) * szélesség
16	A gép súlya:	500 kg

Gépkonfigurációs lista

Nem.	Név	Márka	Egység	Mennyiség
1	Berendezés burkolat fémlemez alkatrészek	Nem{0}}standard egyéni	KÉSZLET	1
2	Megmunkált alkatrészek	Nem{0}}standard egyéni	KÉSZLET	1
3	Mágneses gyűrűt tápláló vibrációs lemez, övvonal rész	Nem{0}}standard egyéni	KÉSZLET	1
4	Vezetősín csavar	Felső ezüst	KÉSZLET	1
5	Szervo motor	Innováció	KÉSZLET	8
6	Pneumatikus alkatrészek	Airtac	KÉSZLET	1
7	PLC	Xinjie	KÉSZLET	1
8	Érintőképernyő	Xinjie	KÉSZLET	1
9	Fotoelektromos érzékelő	(OMRON)	KÉSZLET	6
10	Mágneses gyűrűs szerelvény tervezési és feldolgozási költsége	Nem{0}}standard egyéni	KÉSZLET	1
11	Szoftver rendszer	Nem{0}}standard egyéni	KÉSZLET	1

Gyakorlati alkalmazás

Képzés az ügyfelek számára a KXA-70HM teljesen automatikus horogtekercselő gép kezeléséhez

1. Minden 10 éves tapasztalattal rendelkező szervizmérnök speciális műszaki képzésben részesült, beleértve a KXA-70HM teljesen automata horogtekercselő géphez kapcsolódó szakértelmet, amely lehetővé teszi számukra, hogy hatékonyan kezeljék az erre az automatikus horogtekercselő berendezésre jellemző különféle meghibásodásokat.

2. Segítjük a felhasználókat a KXA-70HM teljesen automatikus horogtekercselő gép- pontos kezelésében és karbantartásában, különös tekintettel a horogtekercselési mechanizmusaira, az automatikus huzalelőtoló rendszerekre és a digitális vezérlőparaméterekre, miközben ingyenes tanácsadást nyújtunk a tekercselési alkalmazásokhoz kapcsolódó elektronikai termékek gyártási folyamattechnológiájáról.

3. Annak érdekében, hogy a KXA-70HM teljesen automatikus horogtekercselő gép megfelelően működjön, speciális oktatást tartunk az automatizált működési szekvenciákról, a horogkalibrálási eljárásokról, a karbantartási protokollokról és a hibaelhárításról angol nyelvű kézikönyvek, modellspecifikus oktatóvideók és online útmutatások segítségével, a teljesen automatikus horogtekercselő berendezés egyedi követelményeihez szabva.

Csomagolás

Csomagolóanyag: karton/fa tok belsejében habszivaccsal.

1. Általános csomag (papír kartondoboz vagy műanyag zacskó): A digitális CNC huzaltekercselő gép kis részeihez csomagolja be formába és csomagolja papírra, hogy garantálja a törésmentességet a transzpot során.

2. Fa tok csomag: Nagyobb méretű digitális CNC huzaltekercselő géphez speciálisan képzett asztalosunk van, aki pontos vastagsággal, sűrűséggel, hosszúsággal elkészíti a megfelelő faházat. A felfelé mutató nyíl ↑ a külső fa tokon. Pufferanyag kerül a fa tokba a repedés és ütés elkerülése érdekében.

Gyár

Mi, a KIOXIA LIGHT RING EQUIPMENT GROUP CO.,LTD., 2007 óta szakértők vagyunk a tekercselő gépsorok területén, és innovatív termékportfóliónk olyan fejlett berendezéseket tartalmaz, mint a KXA-70HM Full Automatic Hook Winding Machine-egy nagy teljesítményű rendszer, amelyet teljes mértékben automatizált műszaki műveleteink precíziós tekercselésére terveztek. tekercsgyártási megoldások.

A KIOXIA LIGHT RING márkánk hiteles tanúsítványokkal és elismerésekkel rendelkezik, beleértve az ISO9001:2015-ös, CE-jóváhagyásokat, több gépszabadalmat (beleértve a kulcsfontosságú újításokat olyan modellekben, mint a KXA-70HM Full Automatic Hook Winding Machine), valamint a kormányzat „high{5}}kormányzati technológiai vállalata” hivatalos elnevezése. Ezek a hitelesítő adatok teljes mértékben igazolják teljes termékpalettánk megbízhatóságát, automatizálási hatékonyságát és műszaki kiválóságát, megerősítve elkötelezettségünket az iránt, hogy élvonalbeli tekercselési megoldásokat kínáljunk különféle tekercsgyártási igényekhez.
